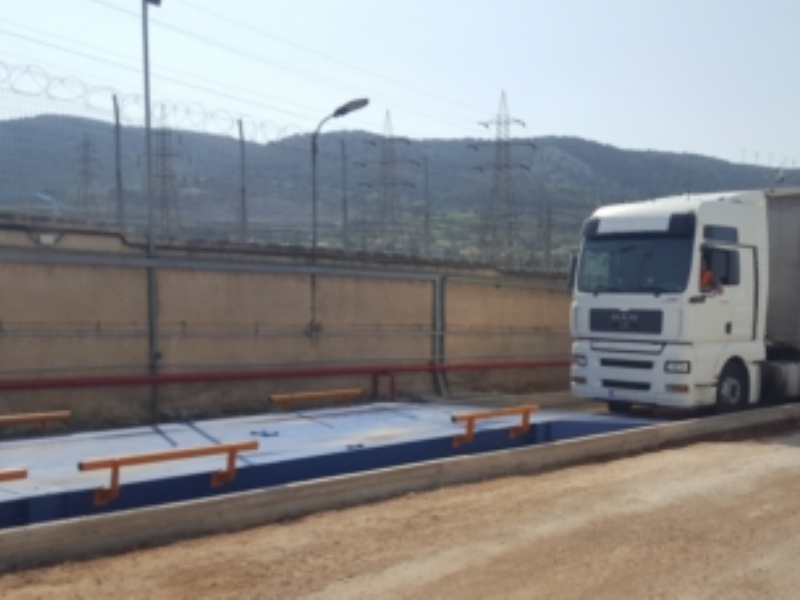

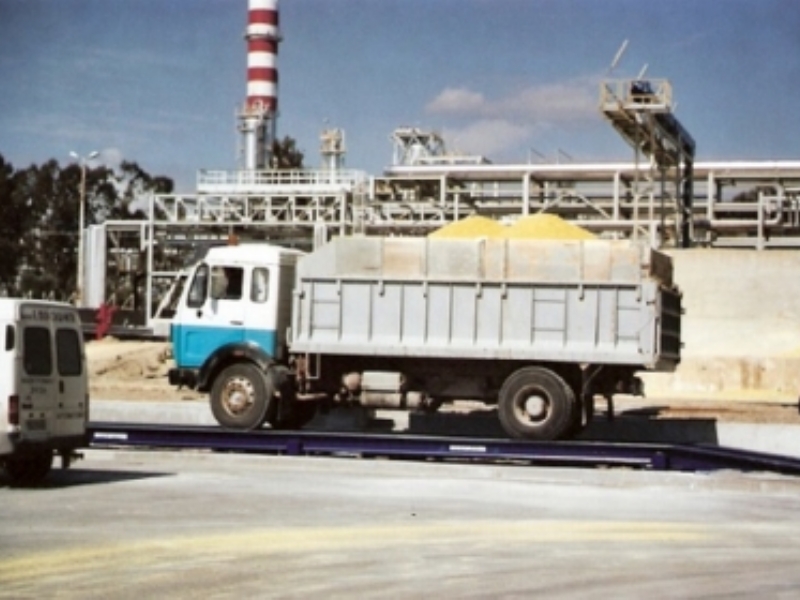

6. Μεταλλική Γεφυροπλάστιγγα Επιφανείας, Αντιεκρηκτικού τύπου (ΑΤΕΧ)

Η ανωτέρω Γεφυροπλάστιγγα είναι Αντιεκρηκτικού τύπου ( ΑΤΕΧ ), Επιφανείας , λυόμενη , μεταφερόμενη , εξ ολοκλήρου μεταλλική , διαφόρων διαστάσεων από  4.00 Χ 3.00 έως 18.00 Χ 3.00 m., διαφόρων Δυναμικοτήτων 30 - 90 t.  και αποτελείται απο ζυγιστικούς τομείς με διαμήκη δάπεδα.

Όλα τα μέρη της Γεφυροπλάστιγγας συμπεριλαμβανομένων των Δυναμοκυψελών και των Ενσφαίρων Τριβέων ( Mounts ) παραμένουν εύκολα προσβάσιμα κατά την συντήρηση.

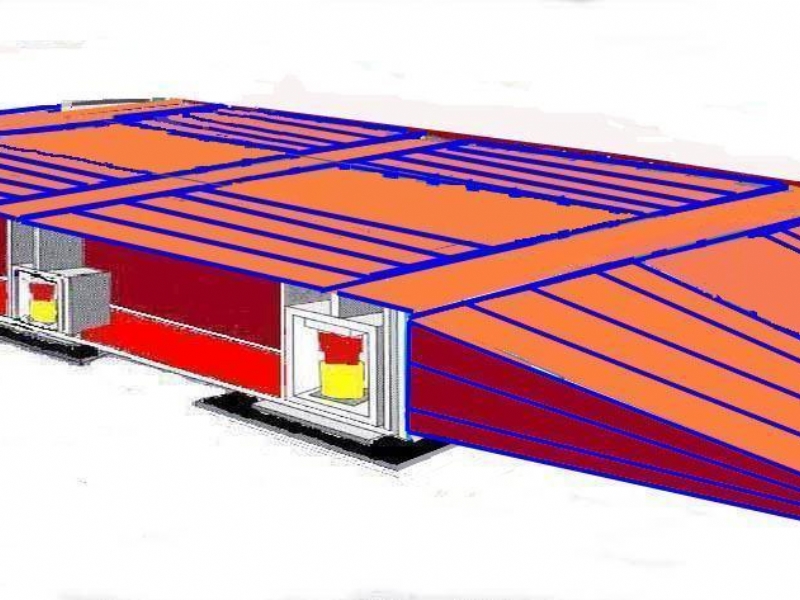

Η Γεφυροπλάστιγγα διαθέτει ζυγιστικούς τομείς με ενσωματωμένες Δυναμοκυψέλες.
Ενσωματωμένα βρίσκονται και τα διαμήκη και εγκάρσια στόπερ κίνησης μαζί με τα στόπερ ανύψωσης, τα οποία λειτουργούν επίσης σαν συσκευές συγκράτησης και ασφαλείας κατά την μεταφορά της Γεφυροπλάστιγγας. Τα ανωτέρω στόπερ επιτρέπουν την ελεύθερη κίνηση / ταλάντωση της Γεφυροπλάστιγγας προς όλες τις κατευθύνσεις , χωρίς χρειάζονται λαστιχένια στόπερ κ.λ.π.
Έτσι , δεν απαιτείται πλέον :

• Επανατοποθέτηση των Δυναμοκυψελών και των Στόπερ κατά την τυχόν επανεγκατάσταση της Γεφυροπλάστιγγας
• Ρύθμιση της καθετότητας των Δυναμοκυψελών και ρύθμιση των Γωνιών της Γεφυροπλάστιγγας.
• Επαναρύθμιση ολοκληρης της Γεφυροπλάστιγγας μετά την τυχόν αλλαγή θέσεώς της.

Τα διάφορα τμήματα πακτώνονται με ειδικές βίδες αγκυρώσεων.
Τα διαμήκη δάπεδα είναι κατασκευασμένα από ευθύγραμμους μεταλλικούς δοκούς , οι οποίοι είναι ηλεκτροσυγκολλημένοι μεταξύ τους με αποτέλεσμα να έχουμε μια πανίσχυρη κατασκευή. Παρέχουν ένα διάδρομο πλάτους 950 mm στην κάθε διαμήκη πλευρά της Γεφυροπλάστιγγας, με αποτέλεσμα μία ελαφριά και οικονομική κατασκευή ( φαρδύτεροι διάδρομοι 1200 mm . προαιρετικοί ).
Η ειδική αυτή κατασκευή της Γεφυροπλάστιγγας λειτουργεί και σαν σύστημα αποχέτευσης του νερού και των διαφόρων ρύπων ( σκόνη , λάσπη , χαλίκια, κλπ.)

ΛΟΙΠΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Συνολικό βάρος κατασκευής περίπου 10 τόννους ( δεν συμπεριλαμβάνονται ράμπες εισόδου - εξόδου )
• Το βαρύτερο τμήμα της ζυγίζει περίπου 1000 kg .
• Μπορεί να μεταφερθεί από μικρά φορτηγά. ( μακρύτερο τμήμα 6 m . μήκος )
• Εύκολη και γρήγορη τοποθέτηση ( περίπου ½ ημέρα ) ή / και επανατοποθέτηση σε άλλη θέση με την χρήση ενός μικρού περονοφόρου οχήματος ( κλάρκ ) χωρίς την ανάγκη μεγάλων Γερανών.
• Δεν χρειάζεται ειδική θεμελίωση.
• Μπορεί να εγκατασταθεί σε οποιαδήποτε επίπεδη τσιμεντένια επιφάνεια , που να αντέχει πλήρως φορτωμένα φορτηγά ( τάση εδάφους : 1,5 kg / cm 2 ).
• Δεν χρειάζεται επαναρίθμηση μετά την επανατοποθέτησή της σε άλλη θέση.
• Ύψος Πλατφόρμας : 30 cm.
• Ιδανική για προσωρινά εργοτάξια.
• Iδανική για Βιομηχανική και Εμπορική χρήση.

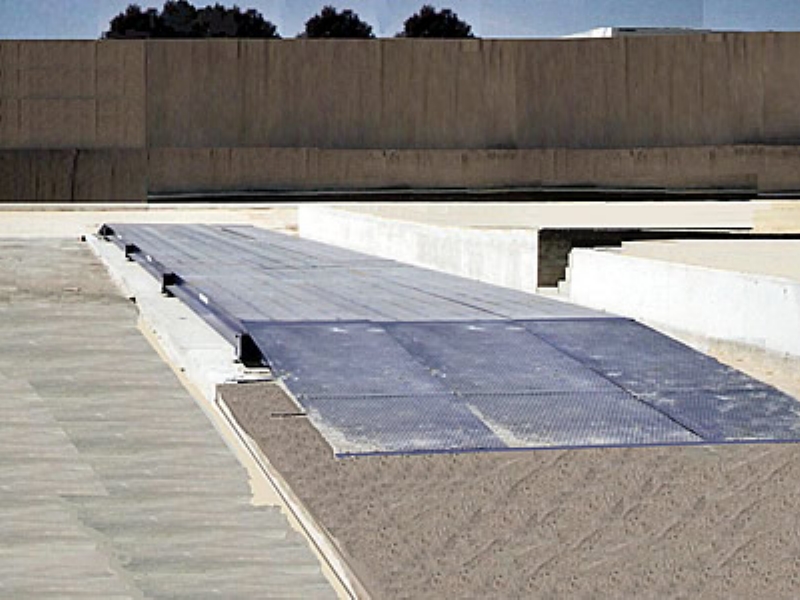

ΠΕΡΙΓΡΑΦΗ ΜΕΤΑΛΛΙΚΗΣ ΡΑΜΠΑΣ ( προαιρετική )
Οι ράμπες αποτελούνται από ευθύγραμμα μεταλλικά δοκάρια, τα οποία είναι ηλεκτροσυγκολλημένα μεταξύ τους , με αποτέλεσμα να έχουμε μια πανίσχυρη κατασκευή.
Οι ράμπες μπορούν να εγκατασταθούν στα δύο άκρα της Γεφυροπλάστιγγας και πακτώνονται στην επιφάνεια με ειδικές βίδες αγκυρώσεων.
Κάθε ράμπα είναι 950 mm φαρδιά , δύο τεμάχια απο κάθε πλευρά. Εάν κριθεί απαραίτητο μπορούμε να τοποθετήσουμε 3 ράμπες από κάθε πλευρά της Γεφυροπλάστιγγας.

ΠΡΟΑΙΡΕΤΙΚΑ ( optionals )

• Μεταλλικό βοηθητικό ενισχυμένο κάλυμμα του κενού μεταξύ των Τμημάτων Δαπέδου ( π.χ. για την ζύγιση μικρών φορτηγών ή οχημάτων )
• Φαρδύτερα Τμήματα Δαπέδου , πλάτους 1200 mm
• Διατίθεται εξ'ολοκλήρου γαλβανιζέ .
• Ράμπες μεταλλικές εισόδου - εξόδου ως ανωτέρω
• Ράμπες από beton εισόδου - εξόδου βάσει σχεδίων μας
• Υπερ-ενισχυμένη κατασκευή για φορτηγά με μεγάλα φορτία κατ' άξονα ( DIN 1072 )

Συνολικά , η Γεφυροπλάστιγγα διαθέτει :

1. Τέσσερεις έως Οκτώ Δυναμοκυψέλες Ανοξείδωτες Ευρωπαϊκές Αντιεκρηκτικού τύπου ( ΑΤΕΧ ) , με Εγκριση Υψηλής Ακριβείας C3 από το Διεθνές Γραφείο Μέτρων και Σταθμών ( Organisation Internationale de Metrologie Legale - O . I . M . L ).
2. Ενσφαιρους Τριβείς Αντιεκρηκτικού τύπου ( ΑΤΕΧ )  για την ελεύθερη κίνησή της πρός όλες τις διευθύνσεις.
3. Ηλεκτρονικό Αλφαριθμητικό Ζυγιστήριο, με 1600 μνήμες για Είδη, Πελάτες, Προμηθευτές, με Γενικά Σύνολα ανά Πελάτη, ανά Είδος και Προμηθευτή, σύνδεση με PC μέσω σειριακής θύρας RS -232 κλπ.
4. Εκτυπωτή ακίδος ( IBM compatible ) 80 στηλών που τυπώνει πολλαπλά αντίγραφα και
5. Ειδικό κυτίο συνδέσεως Αντιεκρηκτικού τύπου ( ΑΤΕΧ ) (junction box) για την άθροιση των ηλεκτρικών σημάτων από τις Δυναμοκυψέλες με ειδικό καλώδιο 10 μέτρων για την σύνδεση των Δυναμοκυψελών με το Ηλεκτρονικό Ζυγιστήριο.
